為什麼無人機正射影像正在改變建築產業的遊戲規則?

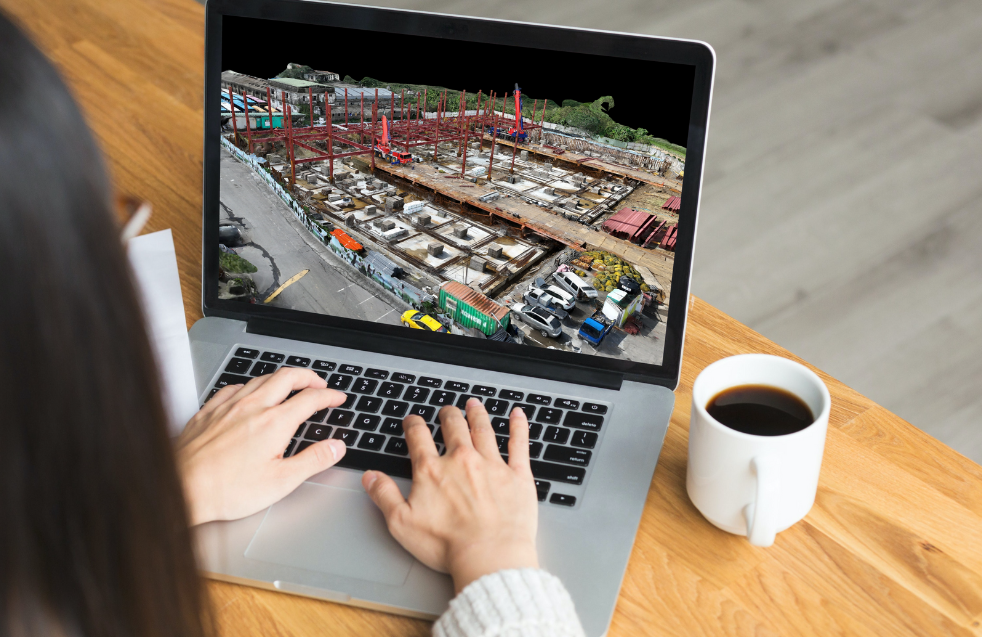

無人機正射影像

傳統的航拍正射影像大部分都是利用衛星影像或是飛機進行拍攝,需要花費龐大的金額和時間才能獲取所需的無人機數據。但近年來隨著無人機技術的快速發展,正射影像圖已經可以在低成本且高效率的狀態下完成建置。

這種高度詳細的地圖讓建築公司可以隨時準確查看建築工程現場的整體概況,確實掌握施工進度並做更精準的前中後規劃,進而節省成本。

這篇文章我們將為大家分享有關無人機建置正射影像的介紹以及如何使用無人機建立正射影像,你將從本篇文章中獲得以下資訊:

  • 什麼是正射影像?
  • 無人機數據如何變成正射影像?
  • 正射影像在建築產業中的應用
  • 無人機正射影像在建築產業中的優勢
  • 建設或營造公司該如何透過無人機建立正射影像?

簡單來說,正射影像是由拼圖在一起的圖像組成的地圖,並針對扭曲進行了幾何校正,以便完成的地圖完美地反映其所描繪的地理區域。正射影像不同於航空攝影和其他攝影地圖的原因是它經過校正消除失真作業。一般來說,在未校正的航空圖像中,物體之間的大小和距離可能會因鏡頭失真、相機傾斜和地形起伏(高程變化)而變形,這些使結構看起來比實際更大,更小,更近或更遠。相較之下,正射影像因為已經過「正射校正」 因此它可以作為測量地球表面距離和比例的精確工具。

無人機數據如何變成正射影像?

無人機是創建建築工地正射影像鑲嵌地圖的強大工具,因為它們可以在保持準確性的同時快速覆蓋大量地面。使用無人機軟體,無人機飛手可以對他的無人機進行程式設計,以自主飛行現場,拍攝數百或數千張照片。預先程式設計的飛行路徑對成品地圖的質量產生了巨大的影響。在創建正射影像鑲嵌地圖時,無人機飛手必須考慮三個重要因素:解析度、重疊性和相關性,我們以下說明:

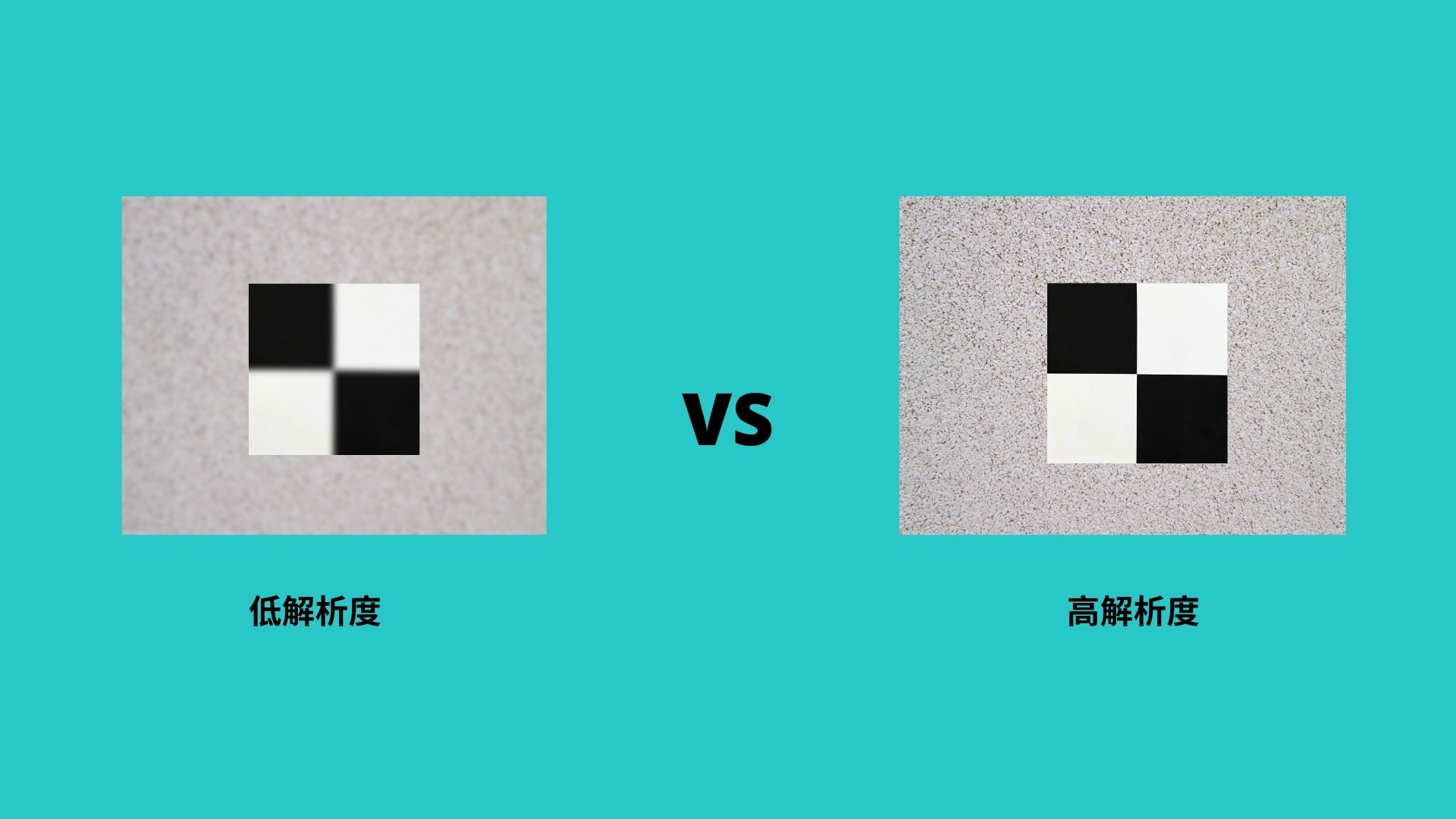

解析度

解析度基本上和無人機的飛行高度有關,無人機飛行高度越高,圖像解析度較低 ; 無人機飛行高度越低,圖像解析度越高。高解析度圖像在後期處理過程中更易於使用,並影響成品地圖的品質。

無人機正射影像

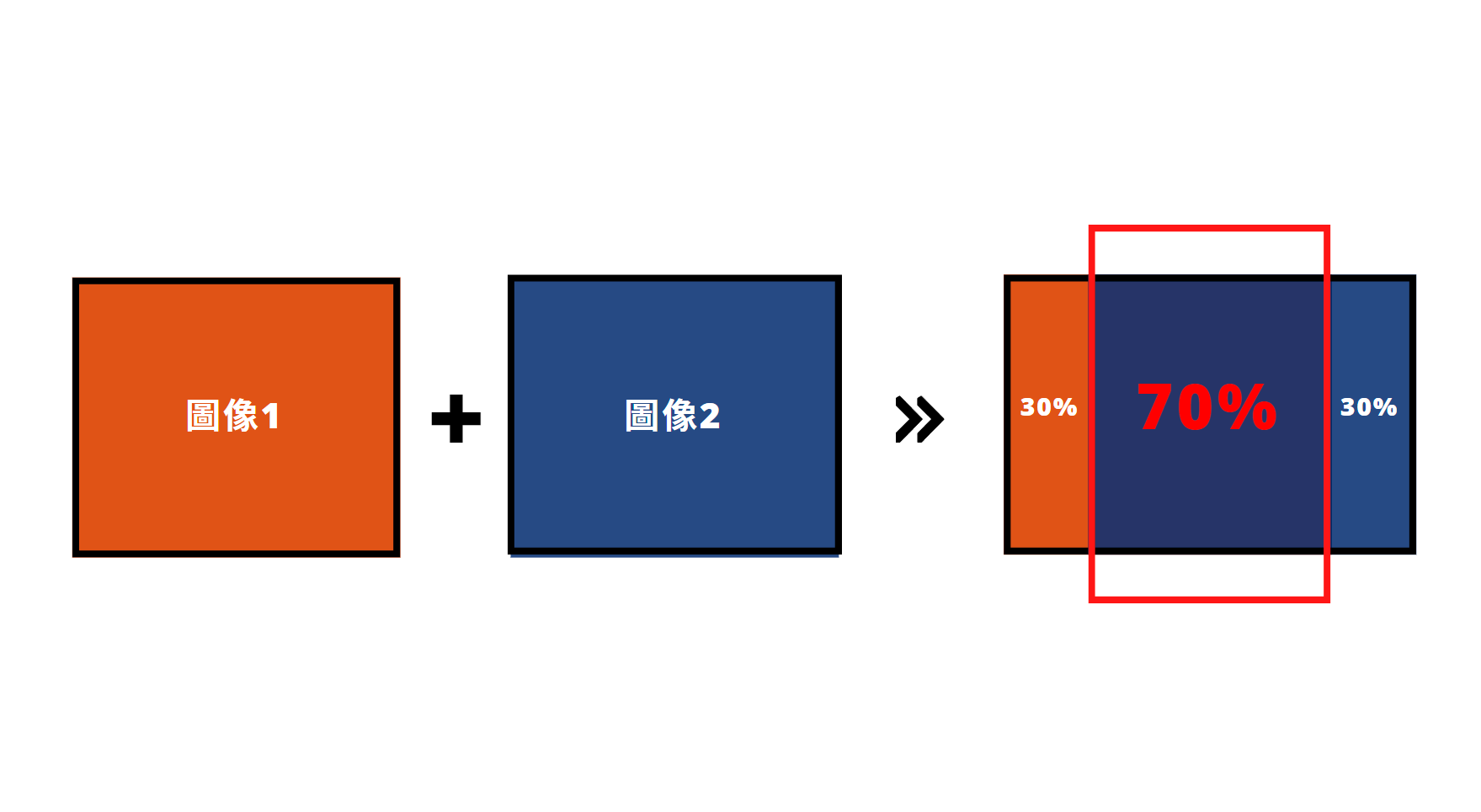

重疊覆蓋率

必須收集足夠的圖像數據,以確保數據中沒有間隙。一般來說,正射影像鑲嵌地圖需要 70% 的重疊覆蓋率。有些時候需要更多的細節和更少的失真才能有效,在這種情況下,可能需要80%或90%的重疊。

無人機正射影像

相關性

盡量避免使用不相關的視圖影像數據,例如在起飛、降落或急轉彎期間所拍攝的圖像數據。這些不必要的圖像數據會給地圖重製整合帶來失真的可能性。

無人機正射影像

正射影像在建築產業中的應用

其實正射影像算是行之有年的技術,近年來無人機應用廣泛,正射影像製作成本相較過去更便宜.更快速且同樣具備相當的準確性,因此也逐漸被應用在其他產業領域,尤其是建築產業….

在建築產業的施工過程中,正射影像鑲嵌地圖通常會用於測量、分析和報告專案工地的進度,詳細的區分如下:

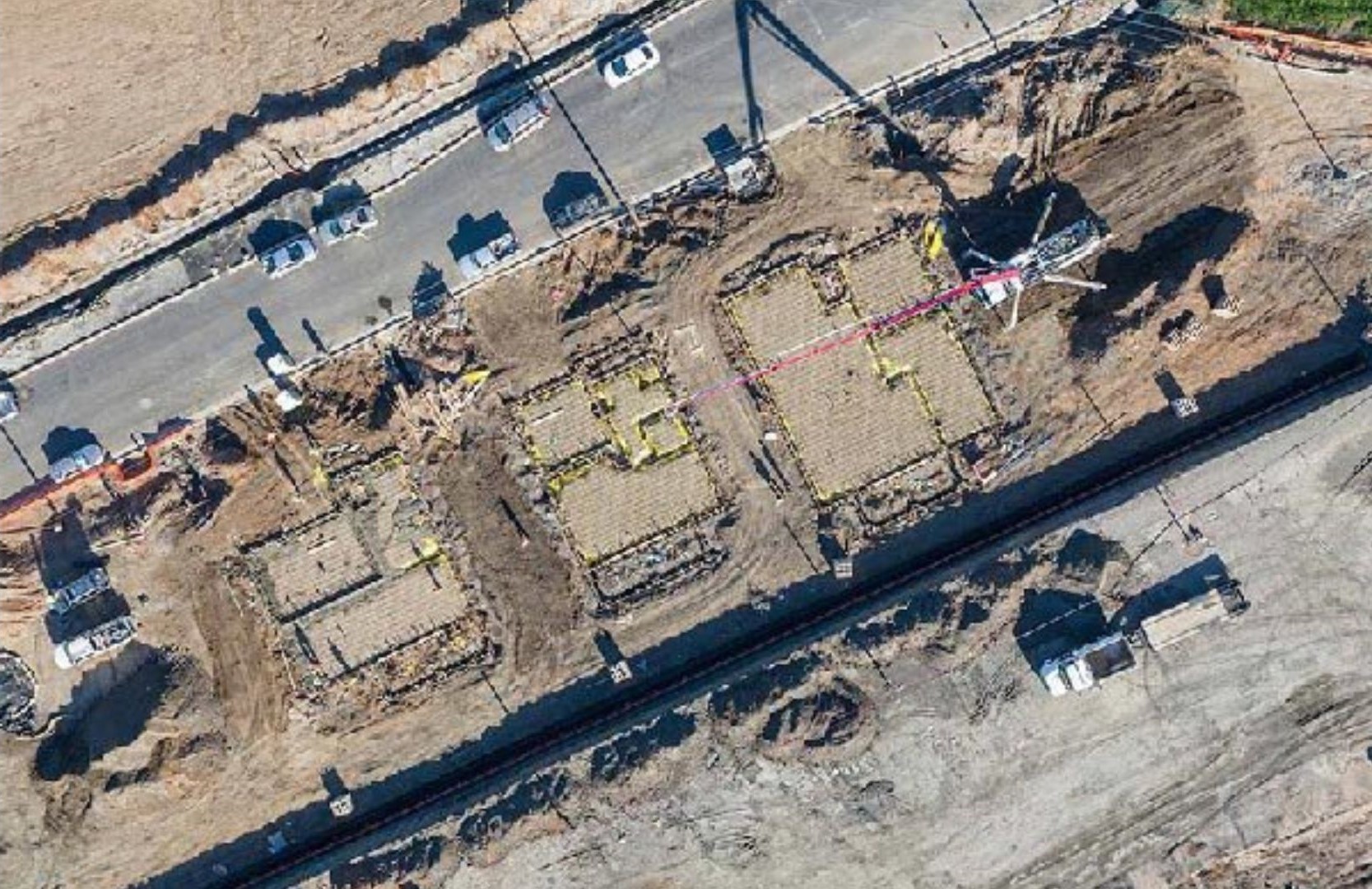

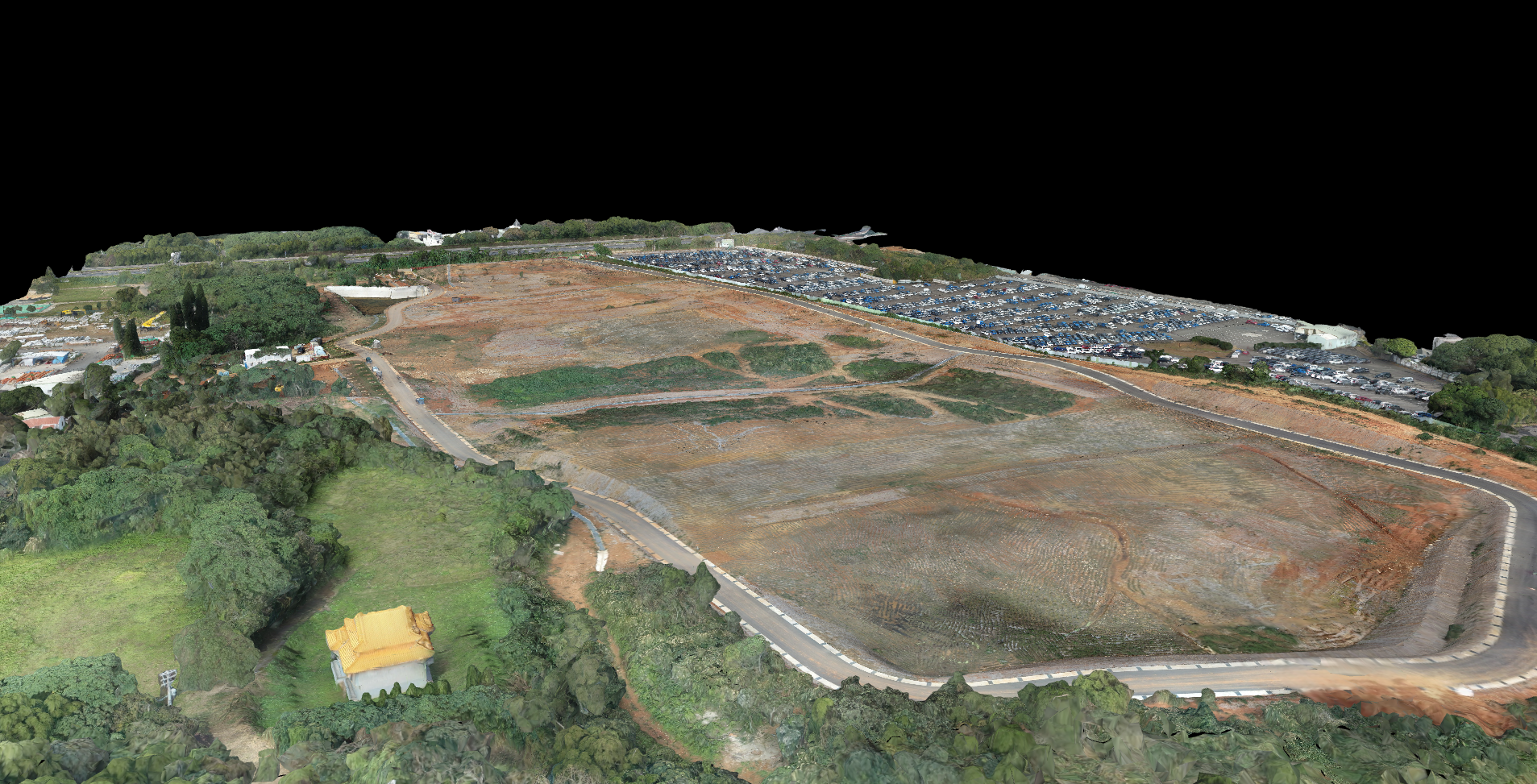

施工前規劃及現場勘測

在開始任何建築項目之前,利用正射影像進行詳細的現場勘測和規劃至關重要。這有助於確定地形、鄰近建築物的位置以及潛在的自然或人為障礙,從而優化設計方案和建築佈局。

無人機正射影像

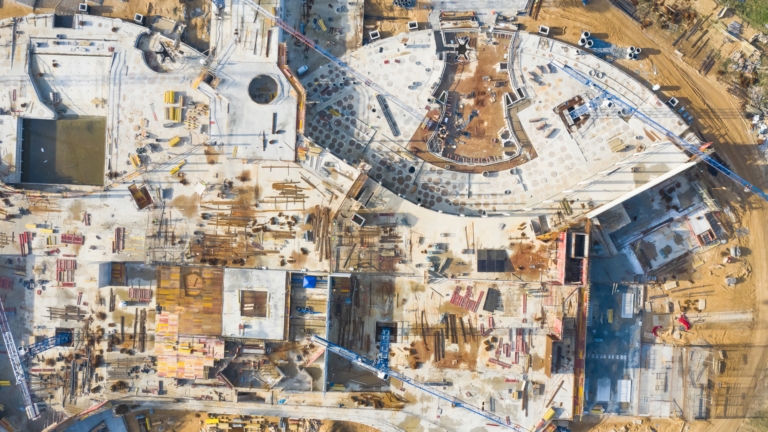

施工進度監控

利用正射影像定期監控施工進度,可以有效地追蹤項目進展,並及時調整計劃以避免延誤。這種影像提供了從上而下的全景視圖,讓項目經理能夠清晰地看到各個施工階段的完成情況。

無人機正射影像

視覺記錄保存

正射影像為施工過程提供了詳細的視覺記錄,這不僅有助於日後的評估和分析,也對於解決法律或合同上的爭議提供了重要證據。

無人機正射影像

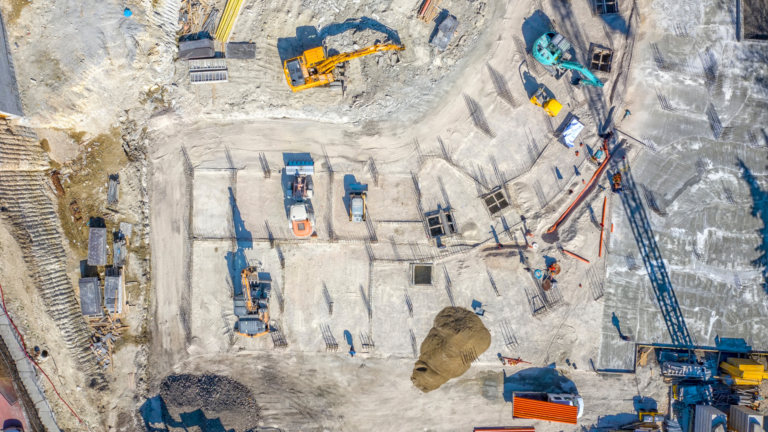

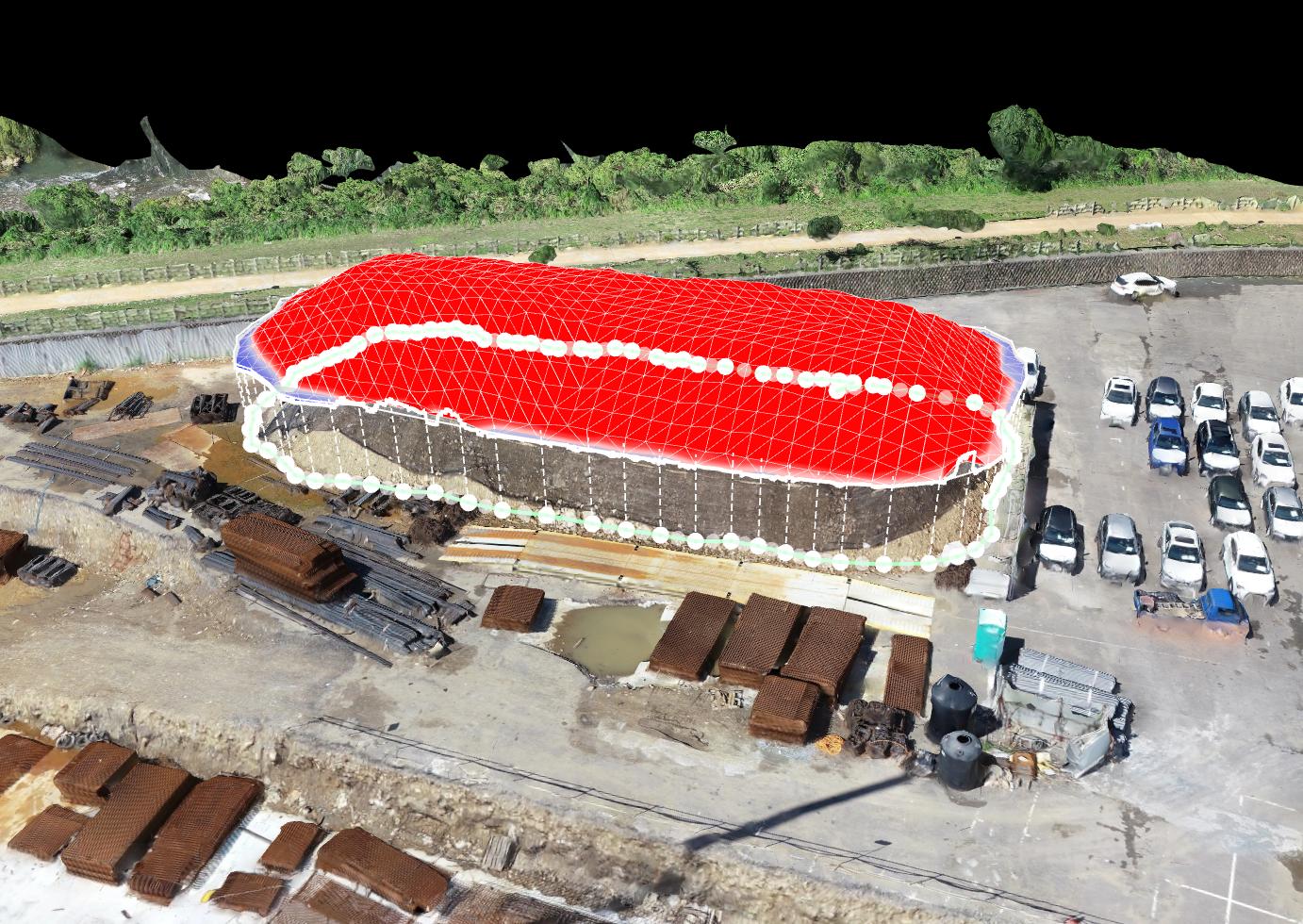

庫存測量

在建築項目中,利用正射影像來測量建築材料的庫存(如土石堆、水泥等),能夠準確估計材料的使用量和剩餘量,幫助控制成本並確保及時補充。

無人機正射影像

材料和人工成本估算

正射影像提供了建築項目所需材料和人工的詳細視圖,有助於更精確地計算成本和估算預算。

無人機正射影像

基礎設施檢查

在建築項目完成之後,正射影像可以用來檢查基礎設施,如道路、橋梁和排水系統,確保它們符合設計規範和安全標準。

以上是正射影像在建築產業中的應用不僅提高了效率和準確性,還為項目管理和資源分配提供了一種高效的工具。隨著技術的進一步發展,這種影像技術在建築領域的應用將變得更加廣泛和深入。

所有這些地圖都是從無人機進行空中數據收集開始,然後使用無人機測繪軟體進行處理和拼湊,核心重點就是「 維護優化整體的建築施工品質」。

無人機正射影像

使用無人機建立正射影像為建築產業帶來優勢

前面我們提到正射影像為建築產業帶來的應用價值,那麼現階段使用無人機建立正射影像這樣的模式到底為建築業帶來什麼樣的具體幫助呢?

最新且可靠的即時數據

過去許多建築公司依賴使用Google地圖等來源從互聯網上提取衛星圖像。這樣做的問題是,這些圖像的更新頻率不夠高,無法提供有關網站的最新資訊。

根據過去的經驗,Google地圖的更新頻率至少超過半年以上,通常都是過時的衛星圖像。使用無人機技術進行正射影像的建置,可以確保數據為最新的狀態,而且數據的準確性是可以保證的。

無人機正射影像

簡化建築工程規劃

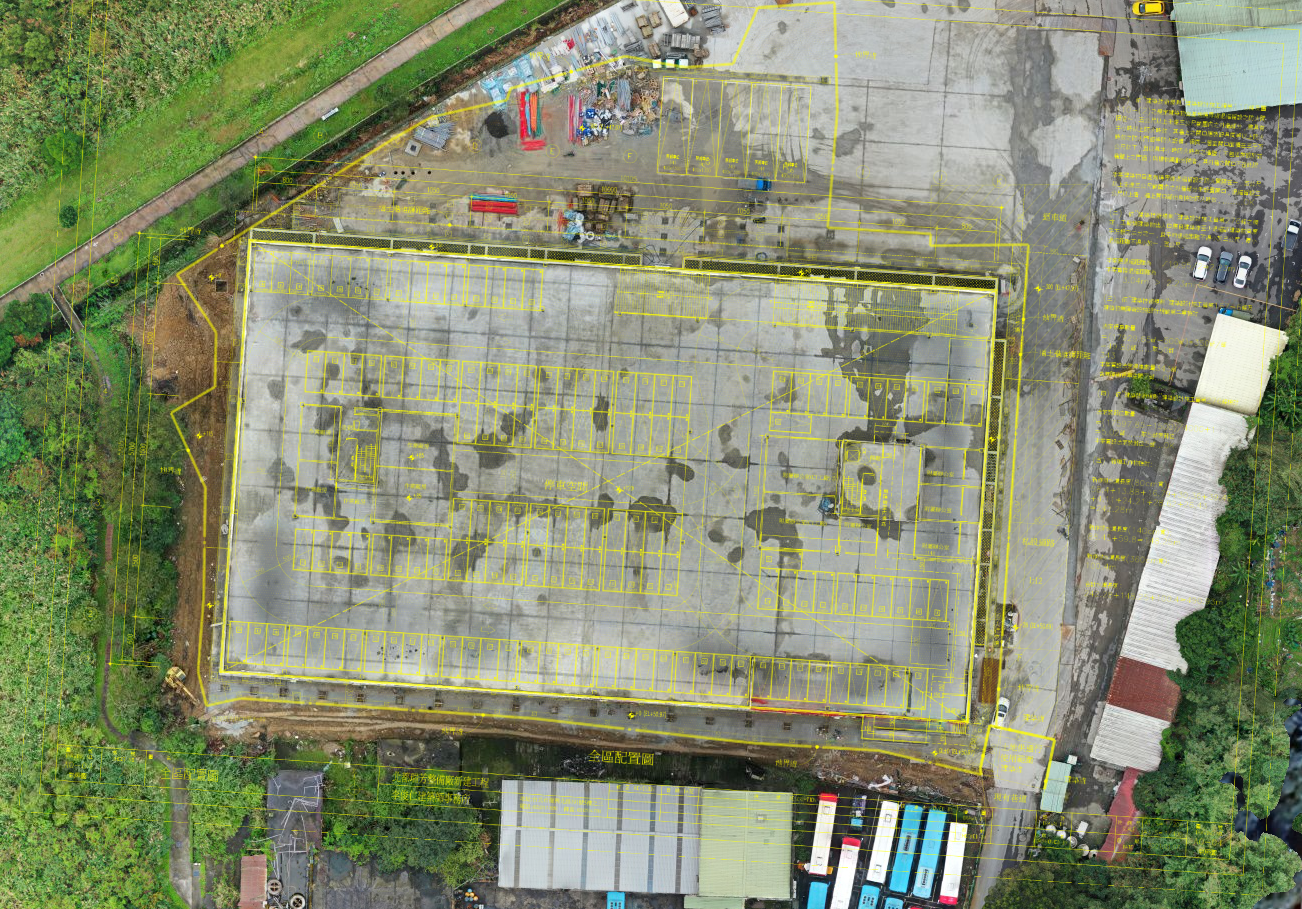

從施工前到最終檢查,無人機測繪可以簡化施工專案的每個階段。在設計過程中,無人機地圖可以説明工程團隊根據場地定製設計,並考慮任何獨特的地形,如高程、排水點、植被和水道。一旦施工開始,這將減少設計變更,節省時間和金錢。在規劃階段,正射鑲嵌地圖的另一個用途是將建築平面圖疊加在正射影像地圖之上,以便在衝突變得代價高昂之前及早發現衝突。

隨著專案的進展,無人機地圖仍然是一個有用的工具。這些航空施工地圖為人工測量提供了經濟高效的替代方案,為虛擬協作提供了高質量的數據,並使其易於與場外利益相關者進行線上討論。

無人機正射影像

改善工程三方溝通

正射影像鑲嵌地圖是現場和非現場項目成員的絕佳通信工具。專案管理人員和業主可以隨時了解項目進度,而無需多次前往現場位置,而且正射影像鑲嵌地圖中包含的大量細節,透過加上註記和內置測量工具的附加功能,可以回答異地項目成員的任何問題,有效節省大量時間成本。現場項目成員也通過使用正射影像鑲嵌地圖從改善的溝通中受益。使用無人機數據圖像製作的正射影像鑲嵌地圖比使用飛機或起重機獲得航空透視的傳統測量方法更快。

數據收集的速度和資訊的清晰度有助於迅速做出決策,並提高現場生產力。通過對正射影像鑲嵌地圖的共享訪問,建築專案管理人員可以更輕鬆地驗證已完成的工作、計劃計劃並定期記錄工程。

對於時間就是金錢的建築公司來說,縮短溝通的時間就是加快工程的完成速度。

無人機正射影像

節省建築工地成本

無人機測繪的效率為建築公司帶來了巨大的節省。我們已經討論透過無人機數據建立可靠正射影像圖帶來更多的最新資訊,更高品質的圖像,簡化的規劃和改進的溝通。事實上,這些也與建築公司的施工策略密切相關, 那就是節省時間和金錢。對於時間就是金錢的建築公司來說,縮短溝通的時間就是加快工程的完成速度。

隨著資訊品質的提高和資訊更新頻率的提高,項目經理可以更快地推進其建築專案。 正射影像地圖能夠清楚地將進度傳達給專案管理經理,客戶和投資者,以保持所有相關方的最新情況。有了這些資訊,工作人員就可以騰出時間來完成其他任務。

無人機正射影像鑲嵌地圖的可靠性使其成為在訂購材料時估算成本的好工具。無人機測繪軟體提供內置測量工具,用於庫存測量和準確測量場地尺寸或場地點間距離。正射測圖非常準確,在測量成本估算時減少了人為錯誤的可能性,通過避免材料供過於求來節省公司資金。

無人機正射影像

建設或營造公司該如何透過無人機建立正射影像?

要在建設公司或營造公司中導入無人機技術來建立正射影像,可以按照以下步驟進行:

  1. 評估需求和成本 首先,公司需要評估使用無人機建立正射影像的具體需求,包括項目的大小、複雜度以及預期的精確度。接著,根據這些需求評估所需的預算,這包括購買或租賃無人機、相關軟體、以及操作和維護的成本。
  2. 獲取或外包專業飛手 考慮到安全和規範,操作無人機需要有證照的飛手。如果公司內部沒有合適的人員,可以考慮聘請具有相關資格的專業飛手,或將這項任務外包給專業無人機服務公司
  3. 空域申請和排除 根據所在地區的規定,可能需要向民航局申請無人機空域飛行的許可。這涉及到空域的申請和排除,確保飛行操作不會干擾到其他航空活動,並且符合當地的航空法規,我們提倡合法飛行促進無人機行業應用的發展。
  4. 選擇合適的無人機和軟體 根據項目的需求選擇合適的無人機和軟件。這可能包括具有高解析度相機的無人機,以及能夠處理和分析正射影像的專業軟件。
  5. 實施飛行計劃 設計無人機的飛行路徑,以確保覆蓋所有需要拍攝的區域。飛行計劃應該考慮到天氣條件、地形特徵以及任何可能的障礙物。
  6. 數據處理和分析 收集到的影像數據需要通過專門的軟體進行處理並生成正射影像地圖。這些地圖隨後可以用於各種分析和決策支持,如進度監控、成本估算和資源管理。
  7. 考慮預算限制 如果預算有限,可以考慮將正射影像的製作和分析工作外包給提供無人機行業應用服務團隊,這樣可以節省購買硬體和軟體的成本,同時也能保證專業品質和效率。

無人機技術在建築產業中提供了一種高效、經濟的方式來進行地形勘測、施工監控和數據分析,但需要專業的飛行操作、合適的設備以及相關法規的遵守。通过合理規劃和專業合作,即使預算有限,也可以有效利用無人機技術。

若企業因成本及預算考量,對於測繪人力、法規、技術及軟硬體支援有相關需求,歡迎與我們安排一次的免費諮詢服務。我們的無人機專家將為您提供專業的建議和個性化的空中服務方案,同時我們也可提供傳統工程測繪等全方位服務。在「ZHUOEN」,我們擁有豐富的建築工程和AEC(建築、工程、施工)規劃經驗,能夠根據您的專案需求提供量身定制的解決方案。

無人機正射影像

總結 : 無人機將改變建築行業的運作模式

如同我們上面所提到的,無人機數據的基礎應用,比如說3D建模和正射影像的建立,在各個產業領域都可以充分發揮價值作用,這些基礎應用在過去都是需要花上不少時間和金錢成本建置。

但在無人機出現之後,一切就像突破枷鎖般迅速發展擴散至各領域,或許在不久的將來,這些應用型態將會常住在我們的生活中,而建築產業就會是一個起點。

然而,這些技術雖然能夠幫助企業節省大量的時間和金錢,但在初期階段,它們仍需要相應的投資。這關係到建築相關企業是否具備設法避免意料之外的支出的經濟意識。對公司治理來說,有效的預防能夠為公司帶來更大的營運彈性。
